一、用途

LD系列镦头器是一种预应力工程专用设备。除了可在各种后张拉预应力工程中制作高强度钢丝束墩头外，还可以普遍应用在各预制厂的先张制品工艺中，能广泛适用于桥梁，铁道建设、民用建筑和工业厂房、预应力管子、电杆、水压机、水工建筑物及其他大型特种结构等方面的预应力工程。附设的切筋器还可剪切一定范围直径的高强钢筋，做到了一机两用，结构轻巧，体积小，自重轻，能方便地用于施工现场和高空作业。

二、机械构造及其工作原理

   1、机械构造：

   镦头器主要由外壳、内外二个油缸、内外二个活塞、锚环、墩头模、顺序阀等零部件组成。

      2、工作原理：

        1）钢丝插入镦头器，开启油泵，外缸进油，在钢丝末被夹紧钱，外缸处于低压状态，顺序阀不开启，内杠不充油，此时，内外活塞连成整体，徐徐向前推移，随之逐渐调整钢丝在夹片与墩头模之间的距离，使其适合预墩头成型所需要的长度。同时，经外活塞推动夹片逐渐收拢，直至紧贴钢丝。

       2）夹片贴紧压力后，外缸逐渐升压，钢丝随之被逐步夹紧，到设计所要求的预紧压力后，顺序阀开启，内杠充油，内活塞随液压升高推动墩头模向前移动（夹紧力也按比例继续增大）。迫使钢丝的镦锻长度内塑性变形，获得所要求的墩头形状。

      3）卸去油压，依靠有关回程弹簧使各部件复位，取出钢丝，完成一次墩头。

      4）本机特点是：进出油路合一，内外油缸连通一次进油，同时完成调整钢丝镦锻长度，夹紧钢丝墩头三个动作。

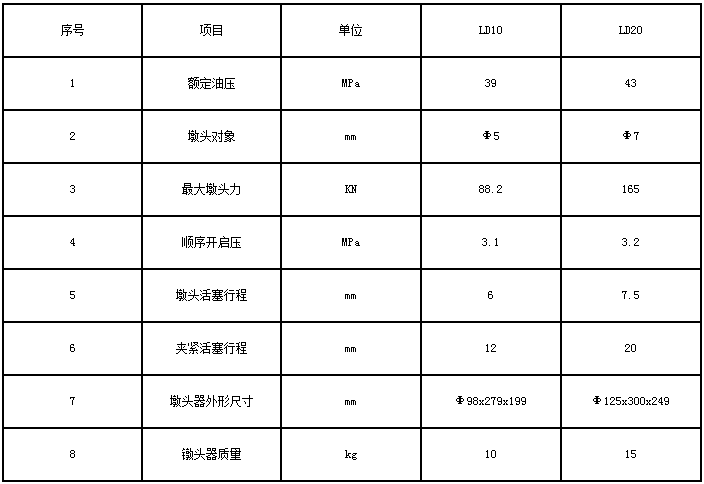

三、技术性能参数

四、使用方法及注意事项

   1、工作油压选用：使用46号液压油，在特殊严寒或酷热地区适当调整，油压保持清洁，定期更换。

   2、使用新油管前，管内应经过油清洗干净后方能使用，接头处保持清洁，无泥沙或其他污物。

   3、镦头器可配用各种型号的高压油泵，但必须按其额定油压使用。

   4、墩头时，本机由于油缸体积小，升压快，使用前应先将油泵安全阀调定在墩头油压方可充油，以避免突然升压过高，损坏机件。

   5、新购镦头器开始运转时可能会发出〝咝咝〞响声，这是机身内部留有空气的缘故，空载运转数次后会自行消失。7

   6、墩头部位各零件应经常保持清洁，定时拆洗除锈，并注意：

   1）重装夹片时，注意不使三片间小弹簧扭坏。

   2）夹片与锚环锥形接触面加油润滑。

   3）由于弹簧加工误差，需要更换弹簧时宜选择三个高度，刚度相等的弹簧配入，以保证夹片间间隙均匀。

   4）每次拆洗重装后，建议经数次空载运行后才使用，以调整夹片间间隙均匀。

   7、锈蚀过于严重的钢丝宜在墩头端部14cm长度内径除锈后进行墩头，否则拆洗频繁，影响工效。

五、整机装拆注意事项

整机在工地条件下不宜经常装拆，如必须拆下时，要注意：

   1、按构造图装配，密封圈方向不能装反。

   2、顺序阀与回油阀二个小孔尺寸一样，特别注意不要将二个不同刚度的弹簧装错。

   3、顺序阀经拆过后，应更换同样规格的钢珠，以保证密封，达到顺序控制作用。

   4、装配时，全部零件都要清洗，决不允许夹带泥沙、污物，并加油润滑，以免机件拉毛，损害密封圈而报废。

   5、本机拆装专用扳手如用户需要可向我公司订购或在订货时提出要求。

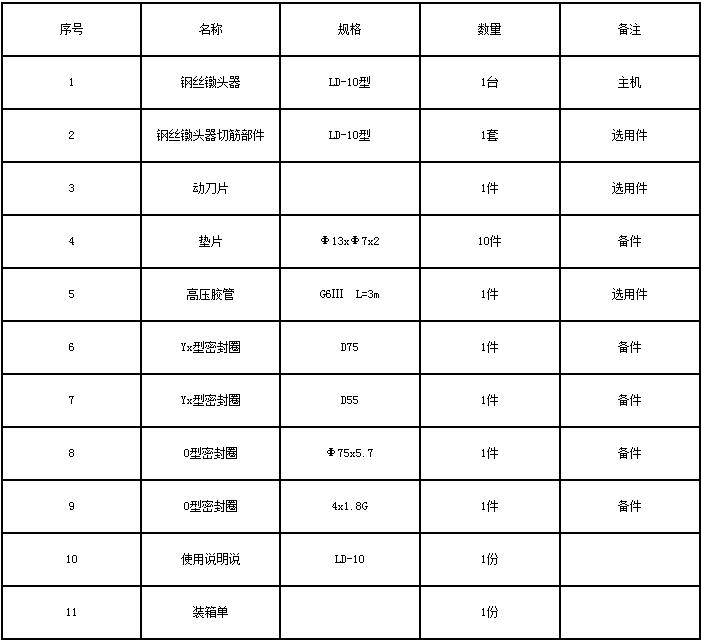

六、LD10型液压钢丝镦头器装箱单

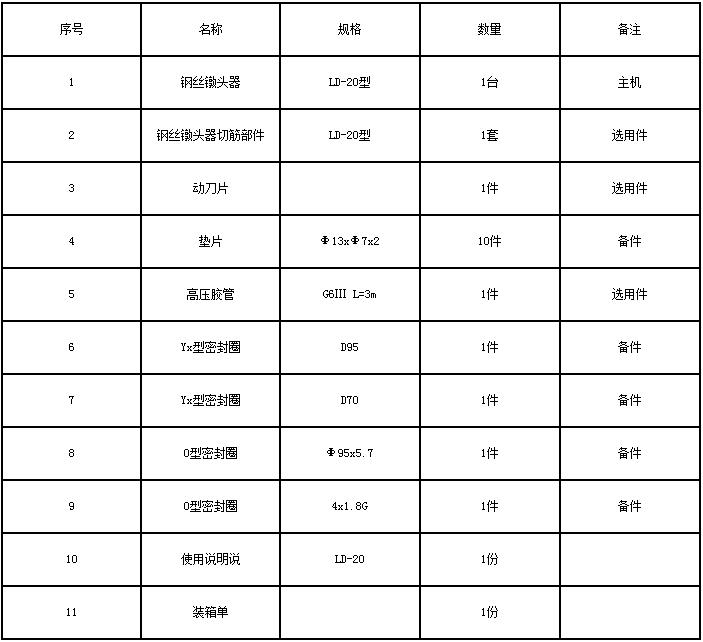

七、LD20型液压钢丝镦头器装箱单
